המודול של שיא מערכות כולל נורית RGB אחת מסוג 5050 המכילה בתוכה בקר דיגיטלי מובנה. בניגוד לנורית RGB רגילה, אין צורך בשלושה קווי PWM נפרדים לשליטה על הצבעים. כל השליטה מתבצעת באמצעות קו נתונים יחיד (DO).
המודול מתאים במיוחד ללימוד:

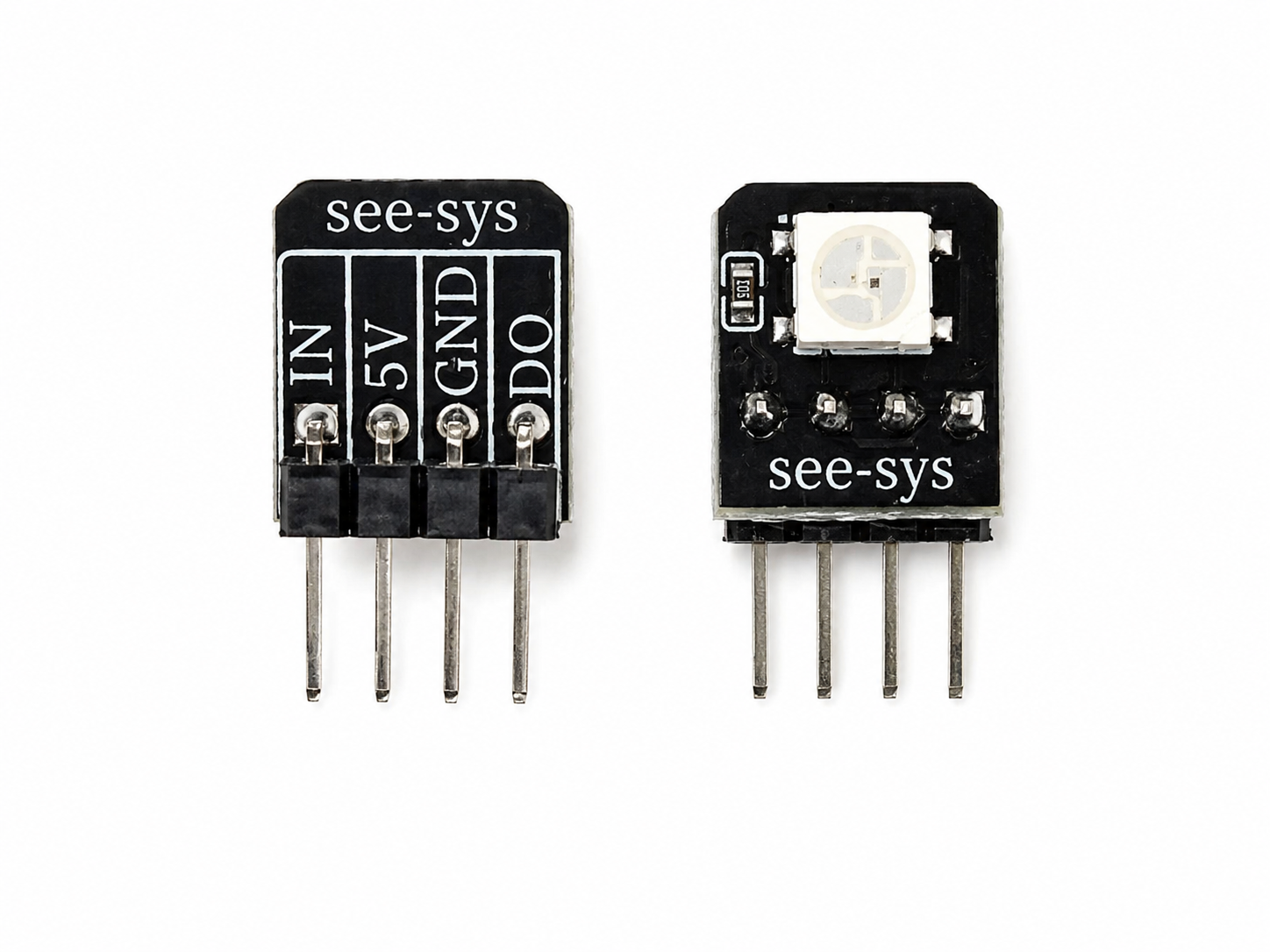

לפי הסימון על גבי הכרטיס:
| הדק | תפקיד |
|---|---|
| IN | כניסת נתונים |
| 5V | מתח הזנה |
| GND | אדמה |
| DO | יציאת נתונים לשרשור |
הדקי DIN ו-DOUT מאפשרים לחבר מספר מודולים בזה אחר זה.
בכל נורית קיימים:
הבקר מקבל מסגרת נתונים של 24 סיביות:
| פרמטר | ערך |
|---|---|
| מתח עבודה | 5V |
| מספר צבעים | 16.7 מיליון |
| ממשק | קו נתונים יחיד |
| מספר ביטים לצבע | 8 ביט |
| מספר ביטים כולל | 24 ביט |
| סוג LED | RGB 5050 |
| שרשור מודולים | כן |
| מתח אות DATA | 3.3V–5V |
| צריכת זרם מקסימלית | עד כ-60mA ללבן מלא |
לדוגמה:
| מודול | ESP32 |
|---|---|
| 5V | 5V |
| GND | GND |
| IN | GPIO18 |
| DO | לא מחובר |
| צבע | ערכים |
|---|---|
| אדום | (255,0,0) |
| ירוק | (0,255,0) |
| כחול | (0,0,255) |
| צהוב | (255,255,0) |
| סגול | (255,0,255) |
| תכלת | (0,255,255) |
| לבן | (255,255,255) |
