תיאור

שימושים נפוצים

המודול מתאים להפעלת:

מנועי DC
מנעולים אלקטרוניים (Solenoid Lock)
שסתומים חשמליים (Solenoid Valve)
משאבות מים
מאווררים
סרטי LED
נורות LED בהספק גבוה
גופי חימום במתח נמוך
כל עומס DC הדורש זרם גבוה.

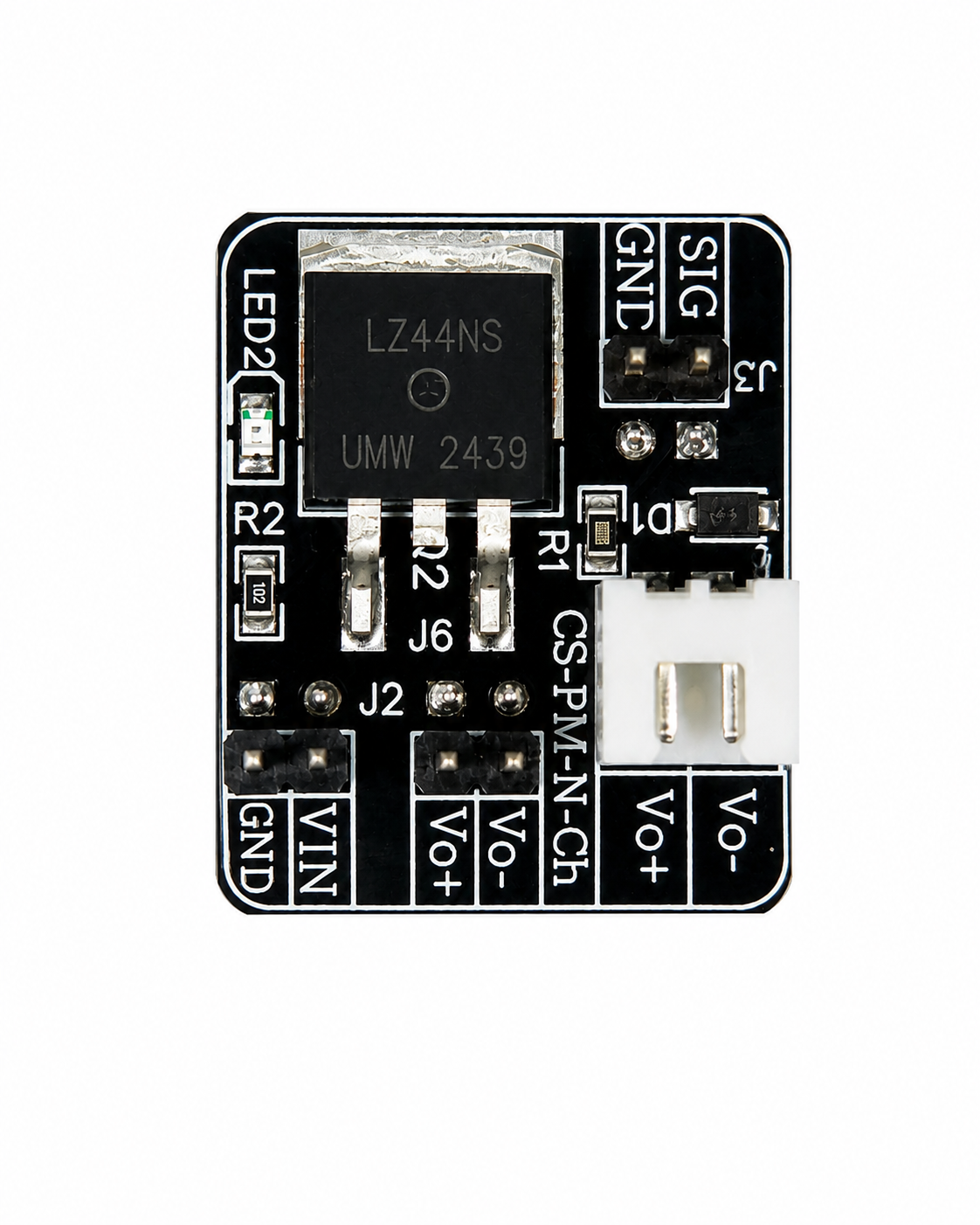

המודול כולל

MOSFET מדגם IRLZ44NS מסוג Logic Level.
דיודת Flyback להגנה על ה-MOSFET בעת הפעלת עומסים אינדוקטיביים כגון מנועים, ממסרים ומנעולים אלקטרוניים.
נגד Gate בטור (100Ω) להגבלת זרם הטעינה של שער ה-MOSFET ולהקטנת רעשים.
נגד Pull-Down (1kΩ) השומר שה-MOSFET יישאר כבוי כאשר אות הבקרה אינו מחובר.
נורית LED לחיווי מצב ההפעלה.
מחברי Header במרווח 2.54 מ"מ.
מחבר JST דו-פיני לחיבור נוח של העומס.
לוח מודפס איכותי המתאים לעבודה רציפה.

חיבור נוח

המודול תוכנן כך שניתן להכניסו ישירות ללוח Breadboard, דבר המאפשר פיתוח מהיר ונוח ללא צורך בהלחמות.

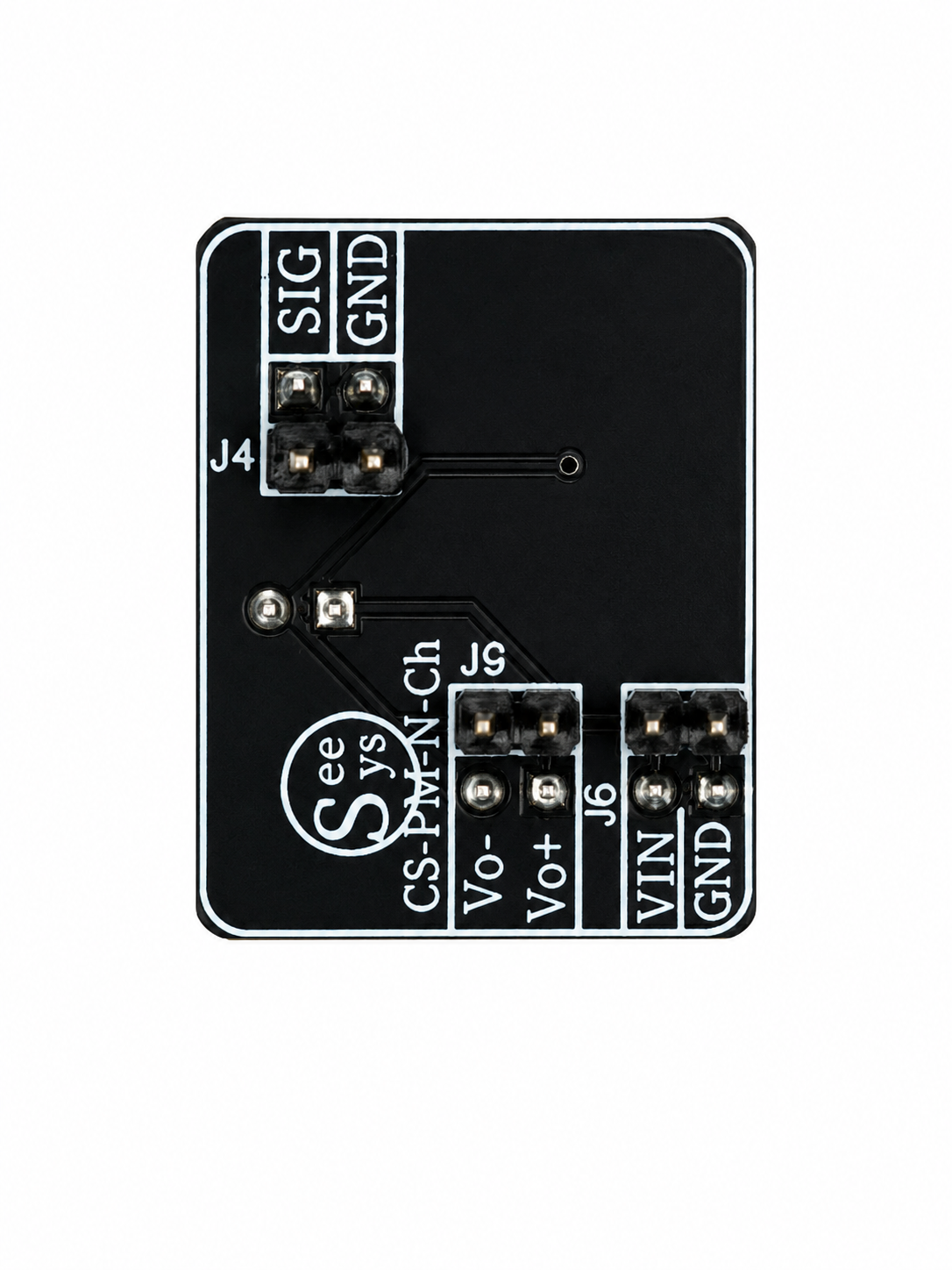

להפעלת המודול יש לחבר שלושה חיבורים בלבד מצד הבקרה:

VIN – מתח ההזנה של העומס.
DIG – אות דיגיטלי מהמיקרו־בקר (GPIO).
GND – אדמה משותפת בין ספק הכוח והמיקרו־בקר.

תמיכה ב-PWM

המודול תומך בהפעלת אות PWM ולכן מאפשר:

בקרת מהירות מנועי DC.
שליטה בעוצמת תאורת LED.
בקרת הספק של עומסים שונים.

נתונים טכניים של ה-MOSFET IRLZ44NS

פרמטר	ערך
סוג	N-Channel Logic Level MOSFET
מתח Drain-Source מקסימלי (VDS)	55V
זרם Drain רציף (ID)	עד 47A*
זרם Drain רגעי (Pulsed)	עד 160A (טיפוסי)
מתח Gate-Source מקסימלי (VGS)	±16V
מתח סף Gate (VGS(th))	1–2V
התנגדות במצב הולכה RDS(on)	כ-22mΩ @ VGS=10V
הספק פיזור מרבי	עד 94W*
טמפרטורת עבודה	‎-55°C עד +175°C
מארז	TO-220AB
סוג הפעלה	Logic Level

*הערכים המרביים מתקבלים בתנאי קירור מתאימים ובהתאם לתנאי העבודה המפורטים בגיליון הנתונים של היצרן.

יתרונות

מתאים לעבודה עם מיקרו־בקרים במתח 3.3V ו-5V.
מתאים במיוחד ל-ESP32, Arduino ו-C8051F380.
כולל מעגלי הגנה לשיפור האמינות.
הפסדי הספק נמוכים בזכות התנגדות הולכה נמוכה.
תומך בשליטה באמצעות PWM.
התקנה פשוטה ומהירה על גבי Breadboard.
מתאים לפיתוח, לימוד ויישומים תעשייתיים.

המודול מהווה פתרון מקצועי, אמין וקל לשימוש למיתוג עומסי DC בעלי זרם גבוה, ומאפשר שליטה ישירה באמצעות יציאות GPIO של מגוון רחב של מיקרו־בקרים ללא צורך בדרייבר חיצוני ברוב היישומים.
