₪15.00 כולל מע''מ

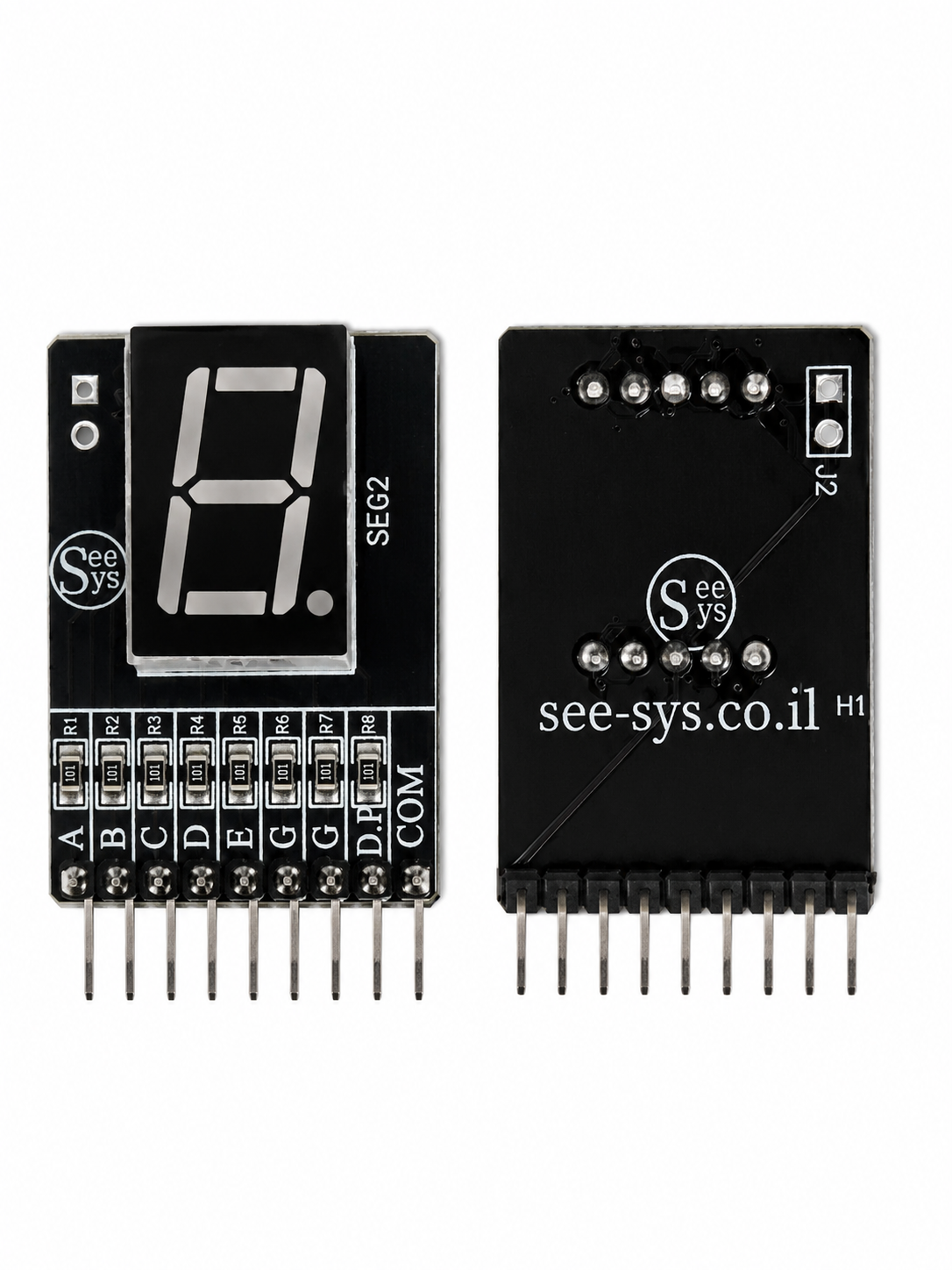

מודול תצוגת 7 מקטעים (7-Segment Display) מבית שיא מערכות מאפשר הצגת ספרות וסמלים בצורה פשוטה וברורה באמצעות מיקרו־בקרים כדוגמת Arduino ו־ESP32. המודול כולל נגדי הגבלת זרם מובנים, חיבור נוח ללוח פיתוח ומתאים במיוחד ללימוד, פיתוח ויישום בפרויקטים בתחום האלקטרוניקה, הבקרה והרובוטיקה.
מודול תצוגת 7 מקטעים שפותח על ידי שיא מערכות, ומיועד להצגת ספרות, אותיות בסיסיות וסמלים במערכות מבוססות Arduino, ESP32 ומיקרו־בקרים נוספים. המודול כולל תצוגת LED איכותית, נגדי הגבלת זרם מובנים וחיבור נוח באמצעות מחבר פינים סטנדרטי.
| הדק | תפקיד |
|---|---|
| A | מקטע A |
| B | מקטע B |
| C | מקטע C |
| D | מקטע D |
| E | מקטע E |
| F | מקטע F |
| G | מקטע G |
| D.P | נקודה עשרונית |
| COM | הדק משותף |
| פרמטר | ערך טיפוסי |
|---|---|
| מתח עבודה | 3.3V–5V |
| צבע תצוגה | אדום |
| מספר ספרות | 1 |
| מספר מקטעים | 7 + DP |
| נגדי הגבלת זרם | מובנים |
| ממשק | מקבילי |
| חיבור | Header 2.54mm |
המודול מאפשר לתלמידים להבין:
