תיאור

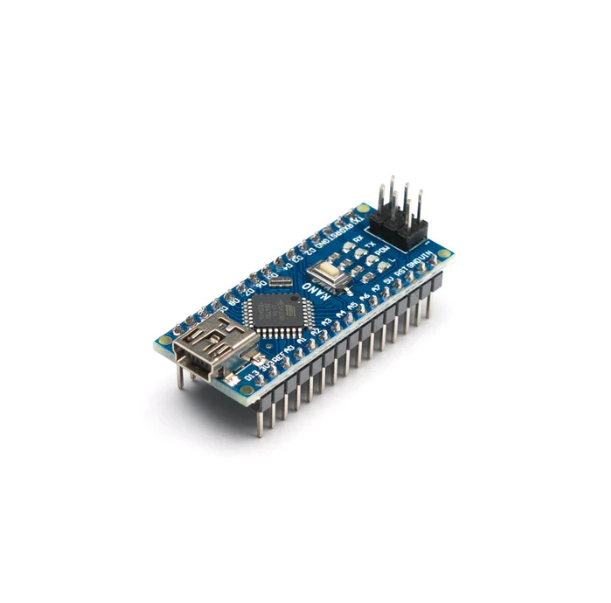

מפרט טכני:

• מעבד מרכזי: ATmega328P.

• זיכרון פלאש: 32KB (מתוכם 2KB מוקצים ל-Bootloader).

• SRAM זיכרון: 2KB.

• EEPROM זיכרון : 1KB.

• מתח עבודה: 5V.

• מתח כניסה: 7–12V (דרך פין VIN).

• כמות פינים:

  14 פינים דיגיטליים (מתוכם 6 יכולים לשמש כ-PWM).

8 כניסות אנלוגיות (A0–A7).

• תקשורת: UART, I2C, SPI.

• מחבר תקשורת: מיני-USB (Mini-USB) לטעינה ותכנות.

• USB-UART ממיר : CH340G.

• תדר עבודה: 16MHz (בעזרת גביש קוורץ חיצוני).

• מידות: כ-18.5 מ"מ × 43.2 מ"מ.

מאפיינים של דרייבר CH340:

• תמיכה בתקשורת יציבה: מאפשר חיבור בין המחשב ללוח באמצעות USB.

• דרייברים זמינים: יש להתקין דרייבר CH340 במערכות Windows ישנות (במערכות מודרניות פעמים רבות הדרייבר מותקן אוטומטית).

• עלות נמוכה: מאפשר ייצור לוחות זולים יותר מבלי לפגוע באמינות התקשורת.

• קצב העברת נתונים גבוה: תומך בקצבי Baud שונים, עד למהירויות סטנדרטיות של Arduino.

יתרונות העבודה עם Arduino Nano עם CH340:

• גודל קטן: מתאים במיוחד לפרויקטים צפופים, רובוטיקה, מערכות משובצות ומוצרים סופיים.

• עלות נמוכה: מציע חיסכון משמעותי לעומת לוחות עם דרייבר FTDI.

• תאימות מלאה ל-Arduino IDE: ניתן לתכנת באמצעות אותה סביבת עבודה כמו Arduino Uno.

• קלות חיבור: יושב ישירות על לוח פיתוח (Breadboard) ללא צורך במתאמים מיוחדים.

• רב שימושיות: מתאים למגוון רחב של יישומים – שליטה במנועים, קריאת חיישנים, תקשורת אלחוטית, פרויקטים של IoT ועוד.
