תיאור

DAC0808 הוא ממיר דיגיטלי לאנלוגי (DAC – Digital to Analog Converter) ברזולוציית 8 ביטים. הוא מקבל קלט דיגיטלי של 8 סיביות (D0 עד D7) וממיר אותו לזרם אנלוגי פרופורציונלי.

עקרון העבודה:

• הקלט הדיגיטלי (0–255) מוזן לפיני הכניסה.

• הרכיב מפיק זרם אנלוגי יחסי לגודל הערך הדיגיטלי.

• ניתן להמיר את הזרם למתח בעזרת מעגל מגבר זרם-למתח (כגון מגבר אופרטיבי Op-Amp).

הרכיב דורש אספקת מתח כפולה (Vcc חיובי ו-Vee שלילי) כדי לאפשר עבודה סימטרית, וחיבורי התייחסות (Vref+) ו-(Vref–) לקביעת טווח היציאה.

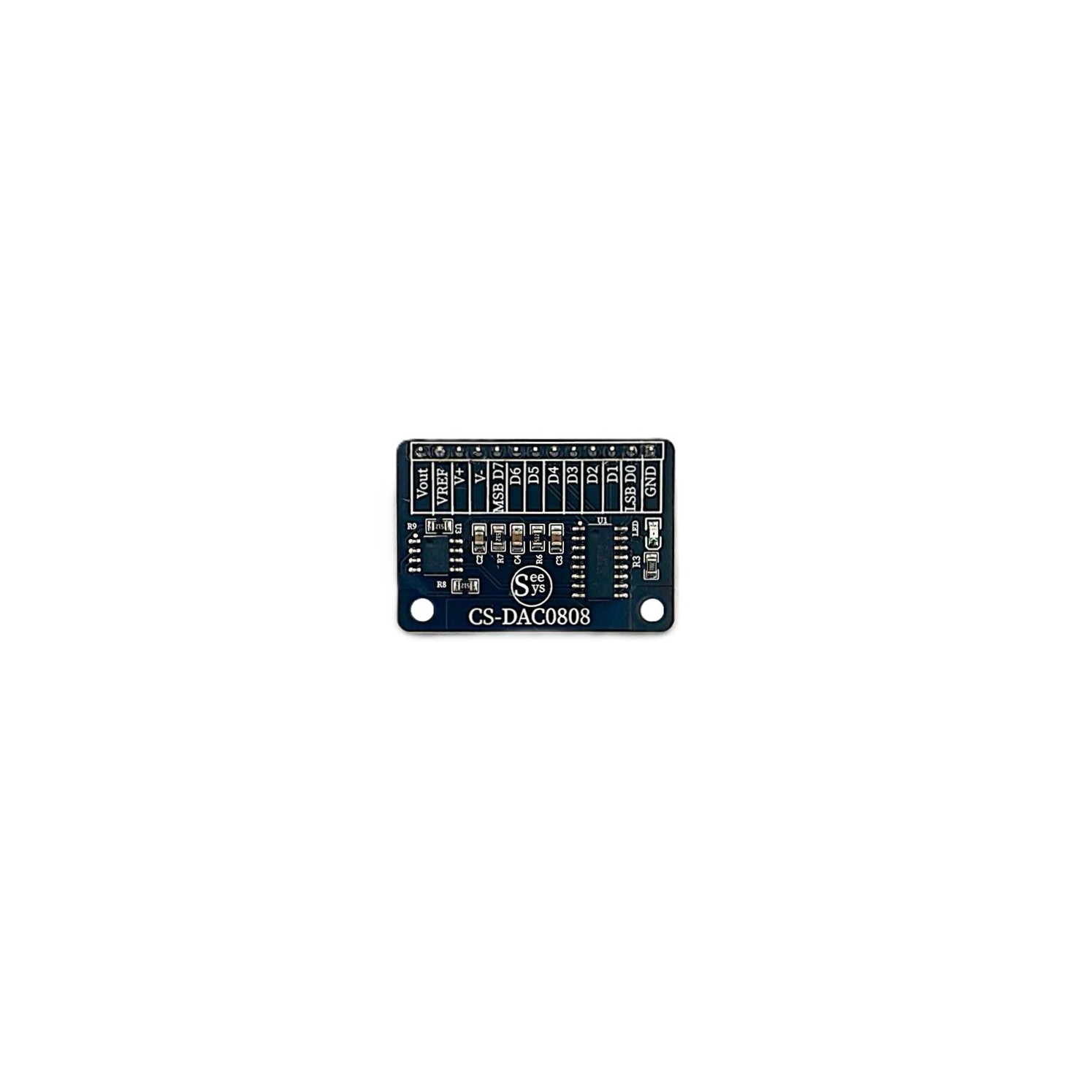

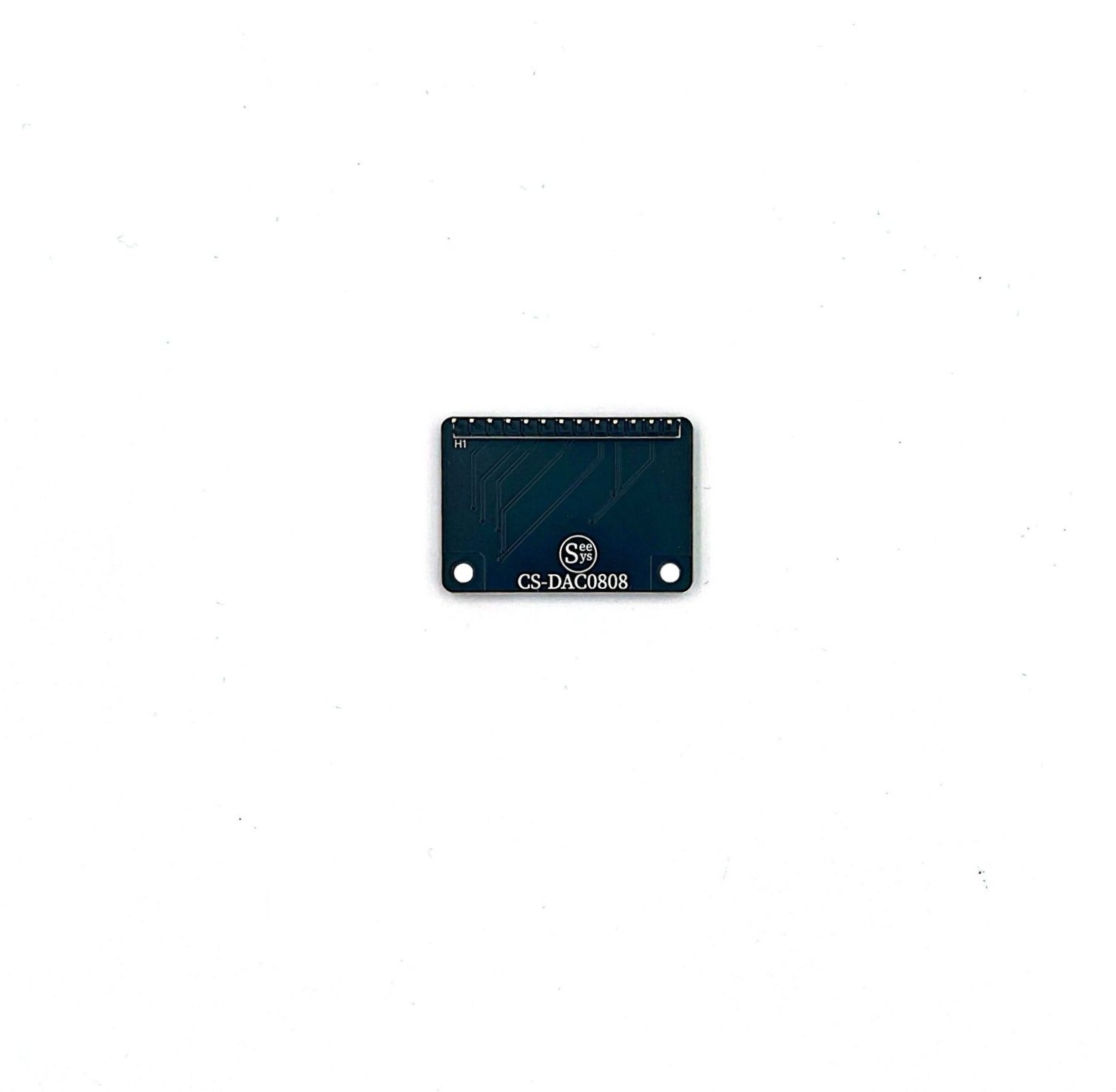

מודול CS-DAC0808 – גרסה נוחה לעבודה

מודול CS-DAC0808 מבוסס על רכיב ה-DAC0808 ומכיל את כל הרכיבים הדרושים להפעלתו בצורה פשוטה, מסודרת ומוכנה לשימוש.

מה יש במודול:

• רכיב DAC0808 מולחם על הלוח.

• מגבר אופרטיבי LM741 מובנה על הלוח להמרת הזרם ליציאת מתח (Vout).

• קבלים מייצבים (C2, C3, C4) על קווי המתח וה-reference להבטחת פעולה יציבה.

• נגדי קיזוז (R7, R8, R9) להגדרת הגבר וכיול היציאה.

• נורית חיווי (LED) עם נגד (2kΩ) לאינדיקציה בסיסית לפעולה.

• שורת פינים נוחה לחיבור קלט דיגיטלי D0–D7, קווי אספקת כוח, וחיבורי ייחוס.

• אספקת כוח כפולה (V+, V–) לחיבור מתח חיובי ושלילי.

יתרונות עבודה עם מודול CS-DAC0808:

• אין צורך בבניית מעגל זרם-למתח חיצוני – הכל כלול.

• חוסך זמן בהקמת המעגל ומפחית טעויות.

• נוח מאוד לחיבור לבקרים דיגיטליים (כגון Arduino, STM32, ESP32).

• יציבות וביצועים טובים הודות לרכיבי תמיכה מובנים.
