תיאור

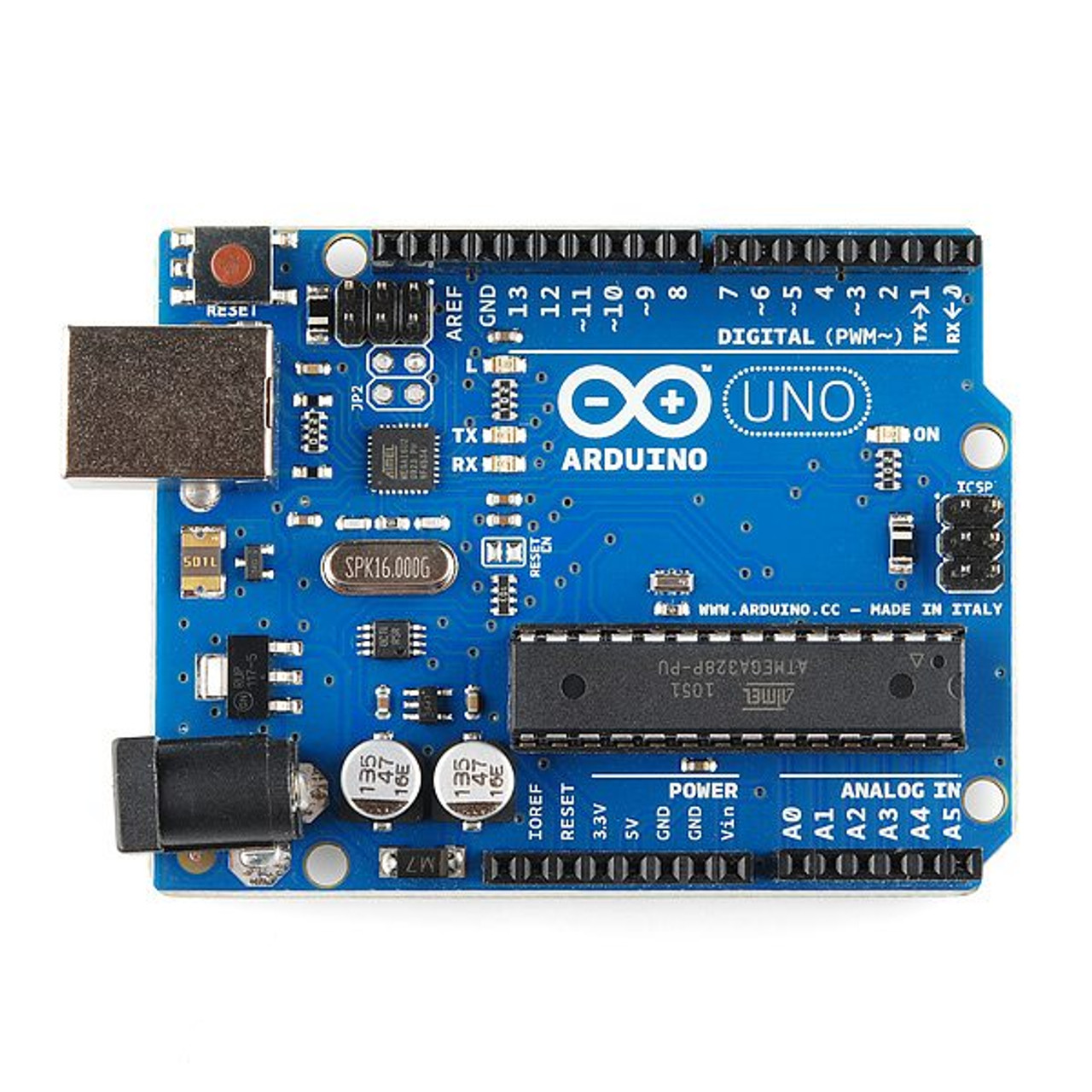

מפרט טכני של הלוח
- מיקרו-בקר Atmega328.
- תדר שעון 16MHz.
- מתח עבודה 5v למעבד (מתח אספקה לכרטיס נעים בתחום 7 ~12) ) .
- 14 כניסות ויציאות דיגיטאליות מתוכן 6 יציאות PWM.
- 6 כניסות אנלוגיות.
- זרם בהדקי I/O עד 40mA.
- זיכרון ROM מסוג Flash בגודלBytes 32k .
- זיכרון RAM מסוג Sram בגודל 2k Bytes.
- זיכרון מסוג EEPROM בגודל 1Kbytes.
- תקשורת טורית מובנית מסוג UART .
- תקשורת טורית מובנית SPI
- תקשורת טורית מובנית I2C.
- תדר שעון 16MHZ.
- לחצן Reset.
- 4 נורות LED המשמשות לחיווי הבא:
- Led On משמשת לחיווי מתח הכניסה.
- Led Tx משמשת לחיווי שליחה נתון בתקשורת טורית.
- Led Rx משמשת לחיווי קבלת נתון בתקשורת טורית.
- Led L מחוברת להדק 13.
