תיאור

מודול  ESP32-CAM

• מבוסס על מיקרו-בקר ESP32 בעל שתי ליבות, עם קישוריות  Wi-Fiו-Bluetooth.
• כולל מצלמה מובנית מסוג OV2640 עם אפשרות להחלפה.
• תומך בכרטיס microSD לאחסון מקומי של תמונות או וידאו.
• כולל ממשקים סטנדרטיים כמו: GPIO, UART ו-I²C מתאימים לשילוב עם חיישנים ורכיבים חיצוניים.

יישומים עיקריים:

• זיהוי עצמים או פנים בזמן אמת.
• מערכות אבטחה חכמות.
• רובוטיקה ובקרה חזותית.
• למידת מכונה משובצת וראייה ממוחשבת.

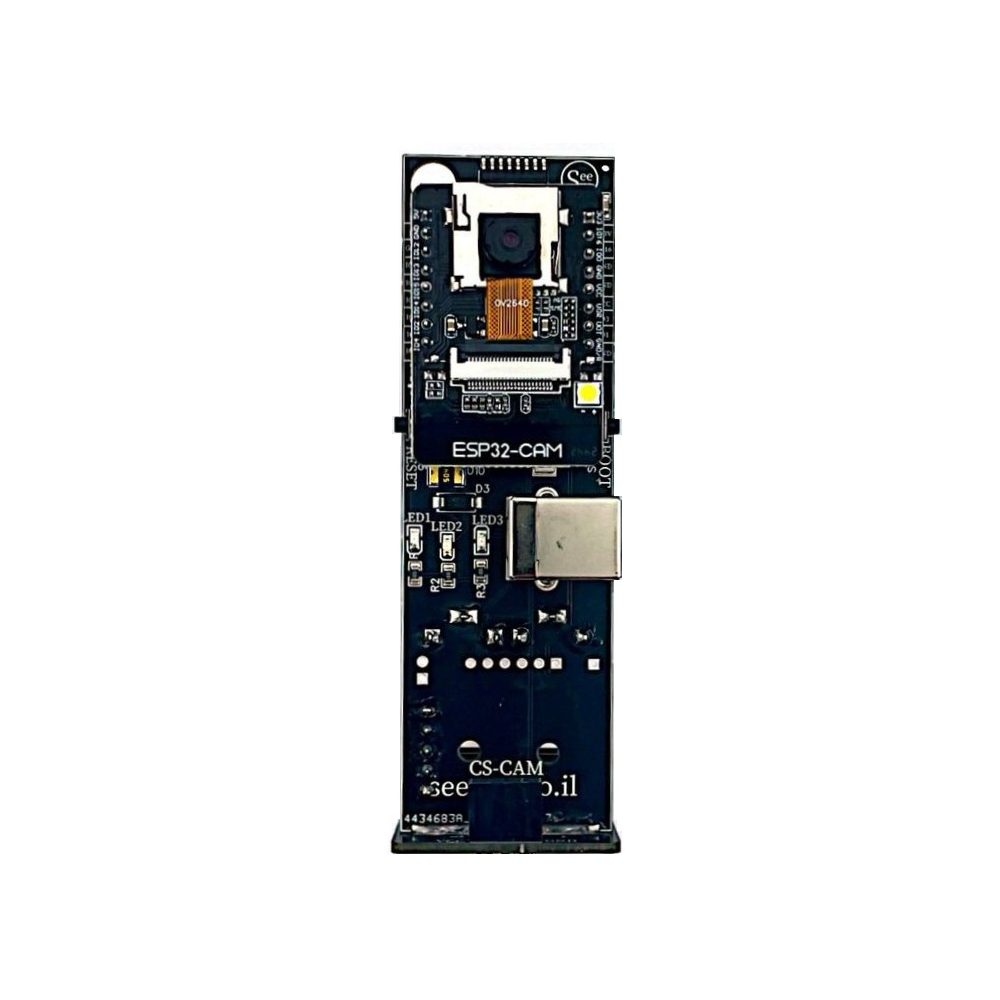

לוח הרחבה CS-PRO-SH מבית See-Sys

לוח ההרחבה CS-PRO-SH תוכנן במיוחד כדי לשפר את נוחות העבודה עם ESP32-CAM, הן בפיתוח והן בתפעול שוטף. הלוח כולל מגוון תכונות חיוניות:

• רכיב CH340 מובנה לצריבה ישירה דרך USB – אין צורך במתאם FTDI חיצוני.
• קונֶקְטוֹר USB Type-B עמיד במיוחד – תוכנן במיוחד לשימוש אינטנסיבי בסביבות לימודיות, מעבדות וחדרי הדרכה. הקונקטור מתאפיין בעמידות מכנית גבוהה ומסוגל לעמוד בחיבורים וניתוקים תכופים לאורך זמן, תוך שמירה על יציבות ואמינות החיבור.

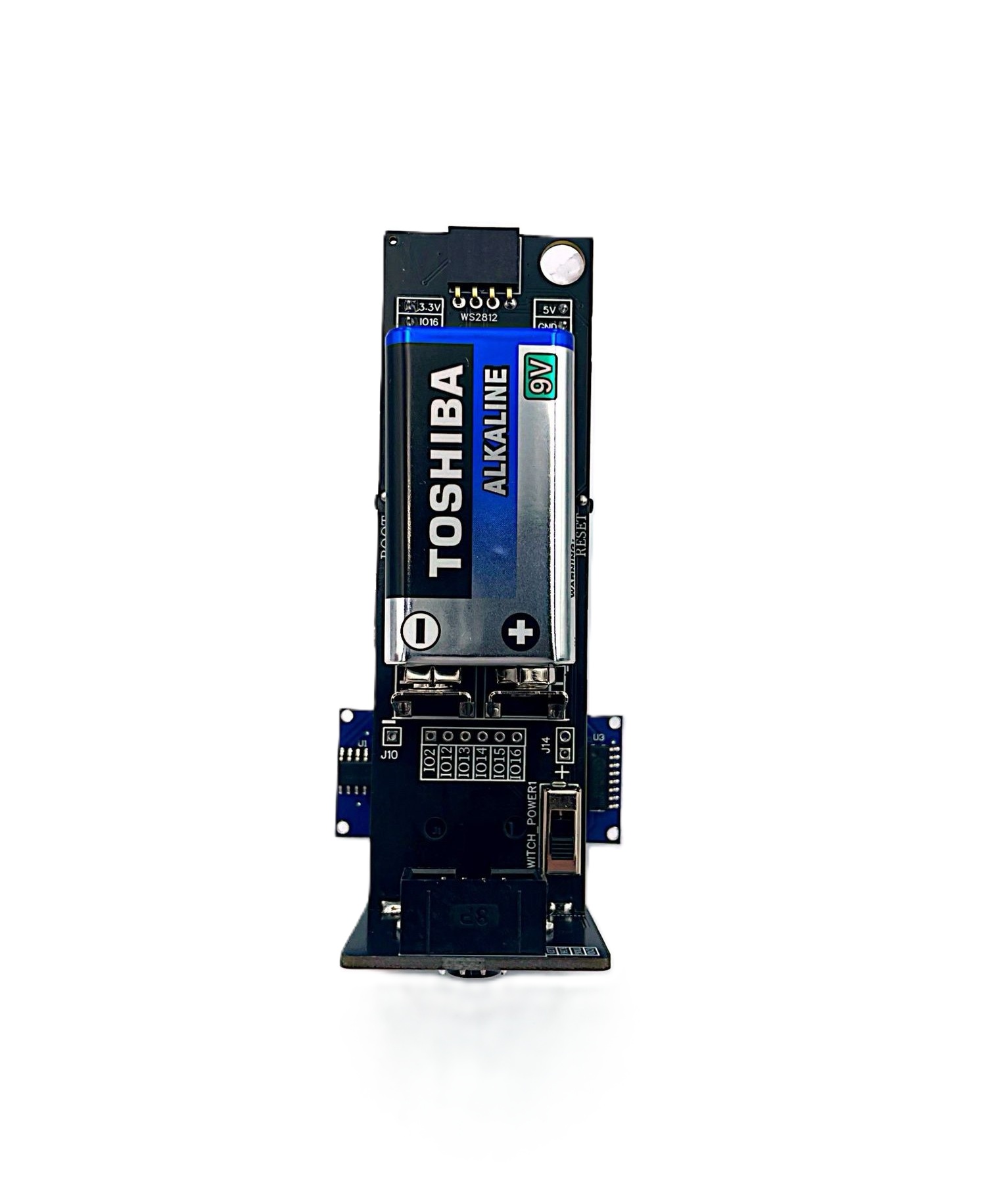

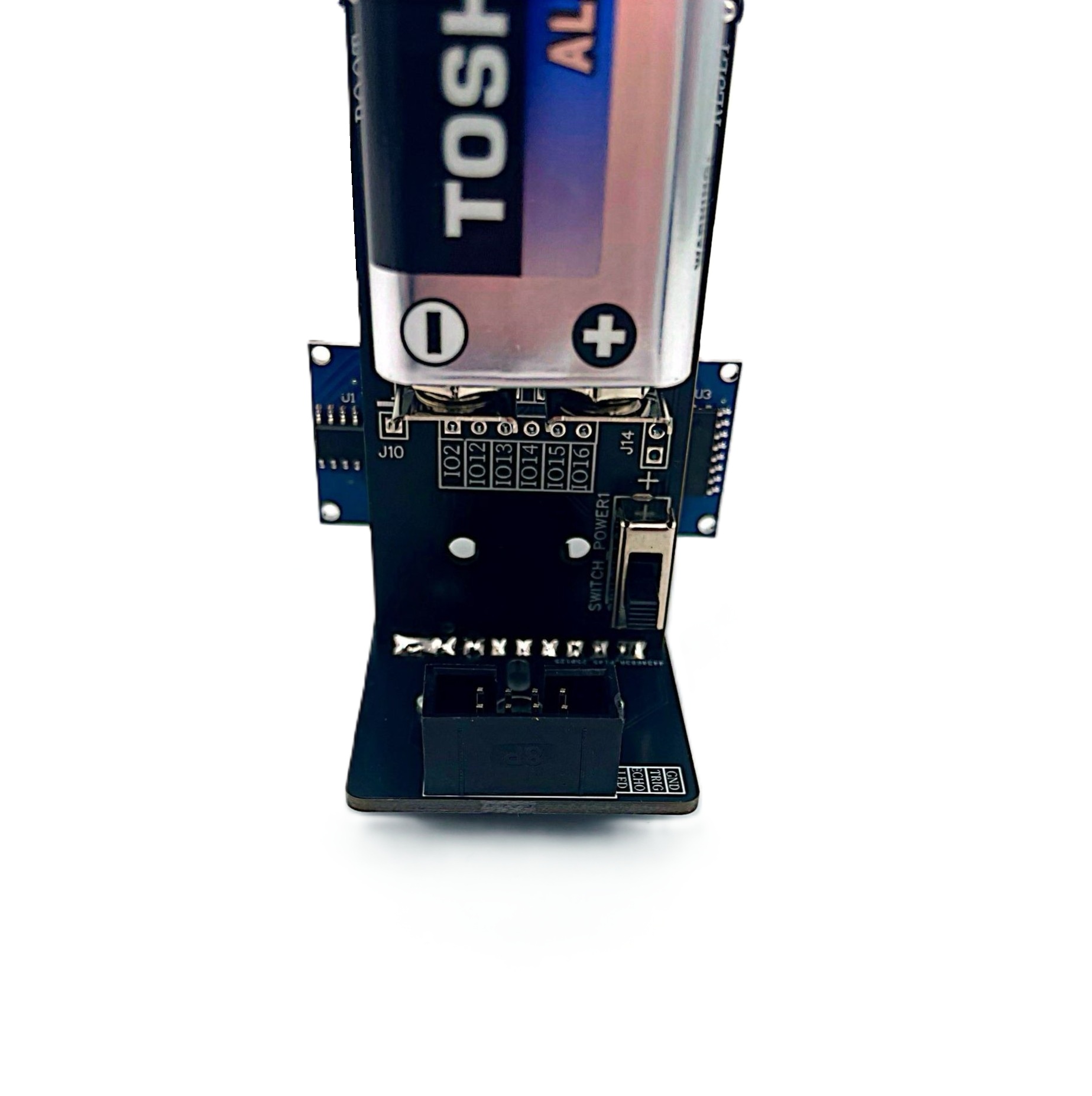

• כניסת מתח חיצונית  9Vמאפשרת הפעלה עצמאית בשטח באמצעות סוללה.
• שני מייצבי מתח:
  • מייצב ל־5V לרכיבים חיצוניים.
  • מייצב ל־3.3V עבור רכיב הצריבה.
• נוריות חיווי (LED) – לאיתותי פעולה, חיבור חשמל, ולחצן צילום.
• לחצן RESET – לאיפוס מהיר של הלוח.
• לחצן BOOT- המשמש להעברת ה־ESP32-CAM  למצב צריבה (Flash) בעת תכנות, וניתן גם להשתמש בו כקלט דיגיטלי בתוכנה.
• תושבת ייעודית להרכבת המצלמה על גבי מנוע RC-SERVO – מאפשרת סיבוב והטיה של המצלמה בהתאם לצורך.

יתרונות המערכת:

• פתרון All-in-One לפיתוח ועבודה עם ESP32-CAM – ללא צורך בחיבורים נוספים.
• מותאם במיוחד לשימוש חינוכי, פיתוח מהיר, ואב-טיפוס מתקדם.
• מאפשר עבודה נוחה גם במעבדה וגם בשטח, עם חיבור USB אמין והזנת מתח ניידת.
• תואם באופן מלא לפלטפורמות פיתוח כמו Arduino IDE,  Edge Impulse ועוד.
